Betonarme Kiriş Güçlendirme Rehberi 2026: Teknikler & Hesaplama

Betonarme kirişler, yapının en hayati yatay taşıyıcı elemanlarıdır. Kirişlerde meydana gelen hasarların doğru teşhis edilmesi ve mühendislik prensiplerine uygun statik hesaplamalarla güçlendirilmeleri, deprem anında binanın davranışını belirler. Bu rehberde, kiriş hasarlarının tespitinden, TBDY 2018 standartlarına dayanan güçlendirme tekniklerine kadar detaylı bir yol haritası sunulmaktadır.

Kiriş Çatlakları Sinyal Veriyor: Hangi Çatlak Tehlikelidir?

Kiriş yüzeylerinde beliren çatlaklar, genellikle yapısal bir yetersizliğin ilk fiziksel kanıtlarıdır (kiriş güçlendirme nedir ve çatlaklar yapısal olarak nasıl okunur rehberimizi inceleyebilirsiniz). Her çatlak aynı tehlike seviyesini taşımaz; çatlağın yönü, genişliği ve bulunduğu bölge, arka plandaki statik problemi ele verir.

45 Derecelik Kesme Çatlakları ve Acil Müdahale

Kirişin mesnetlere (kolon birleşim noktalarına) yakın kısımlarında diyaframa doğru diyagonal olarak oluşan ve yaklaşık 45 derece açı yapan çatlaklar, "kesme kuvveti" hasarının kesin belirtisidir. Bu tür çatlaklar, etriyelerin yetersizliği ya da aşırı kesme yükü durumunda ortaya çıkar. Kirişte ani ve gevrek (sünek olmayan) kırılma riski taşıdığı için, acil müdahale gerektiren, statik açıdan en ölümcül çatlak tipleridir. Bütün kiriş güçlendirme süreçlerinde öncelik her zaman kesme dayanımının artırılmasına verilir.

Sehim Yaratan Eğilme Çatlaklarının Analizi

Kirişin alt orta kısımlarında genelde düşeye yakın (dikey) formda beliren çatlaklar ise "eğilme" kaynaklıdır. Yetersiz donatı alanı, eksik veya hatalı yerleştirilmiş alt çekme donatıları (demirler) veya planlananın çok üzerinde gelişen ölü/hareketli yükler neticesinde gözlemlenir. Bu çekme çatlakları zamanla genişleyerek açıklık ortasında gözle görülür bir sarkmaya (sehime) neden olur. Eğilme donatısının limitlerini aştığı bu tür durumlarda, alt liflere çekme dayanımı yüksek malzeme (CFRP veya çelik) takviyesi şarttır.

Statik Hesaplama Yaklaşımı: Kiriş Güçlendirmede Kapasite Nasıl Hesaplanır?

Kiriş güçlendirme, rastgele bir yama işlemi değildir; tamamen mekanik kurallara ve analitik hesaplamalara dayalı bir mühendislik çalışmasıdır. Performans analizi yapılmaksızın uygulanan çözümler hiçbir şekilde yapıya güvenlik kazandırmaz.

Mevcut Beton Sınıfının (C16, C20 vb.) Güçlendirme Katsayısına Etkisi

Güçlendirme projesi hesaplanırken yapıdaki mevcut betonun basınç dayanımı en belirleyici unsurdur. Örneğin, beton dayanımının sadece C16 olarak ölçüldüğü bir kirişe gelişigüzel olarak aşırı katman karbon fiber uygulandığında, karbon fiber kopmasa dahi mevcut beton "zımbalama" ya da erken ezilme ile kırılabilir. Kesitlerin moment ve kesme kapasiteleri hesaplanırken, betonun minimum aderans ve deformasyon limitleri dikkate alınır. Hedef her zaman çekme kırılmasının, basınç ezilmesinden önce gerçekleşmesini sağlayacak dengeli (sünek) bir davranış elde etmektir.

TBDY 2018'e Göre Kirişlerin Süneklik Artırımı

Türkiye Bina Deprem Yönetmeliği (TBDY 2018), güçlendirilecek elemanların performansının "Göçmenin Önlenmesi" veya "Kontrollü Hasar" sınır durumlarını sağlamasını zorunlu kılar. Kirişlerin kolonlardan taşıma gücü veya kesme mukavemeti açısından daha düşük olması (güçlü kolon - zayıf kiriş prensibi) istenir. Böylelikle deprem enerjisi plastik mafsallaşma yoluyla kirişlerde yutulur. Kirişlerin sarılma bölgelerinde kullanılacak karbon elyaf polimerin veya çelik mantolamanın katkısı hesaplanırken deformasyon öteleme sınırları, TBDY 2018'deki analitik bağıntılar ile sınanır.

Karşılaştırmalı Çözümler: Karbon Fiber mi, Çelik Plaka mı?

Eğilme ve kesme yetersizlikleri teşhis edildikten sonra uygulamanın metoduna karar verilmelidir. Güncel teknolojide CFRP (Karbon Fiber) ve geleneksel Çelik Plaka Yapıştırma metotları sıklıkla kıyaslanır.

Uygulama Hızı ve Alan Kazanımı Kıyaslaması

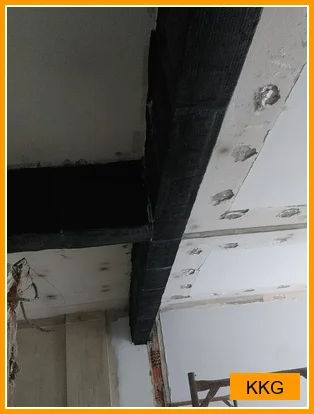

Karbon fiber, çeliğe kıyasla olağanüstü yüksek bir çekme mukavemetine sahip olmasının yanında ince yapısıyla dikkat çeker. Kiriş yüzeyine özel epoksi reçineler ile lamine edildiği için çok hızlı uygulanabilir, ek bir ekipman ya da ağır makine gerektirmez ve mimari açıdan neredeyse hiç kalınlık oluşturmaz. Çelik plaka yöntemi ise hem levhaların taşınması, delinmesi, ankrajlanması süreçleriyle daha yorucu bir işçiliğe sahiptir hem de paslanma riski ve kot kayıpları (alan daralması) gibi handikaplar taşır.

Maliyet/Performans Eğrisi: Hangi Yöntem Daha Ekonomik?

Malzeme birim fiyatı olarak bakıldığında CFRP (Karbon Elyaf) çelik levhalara göre daha pahalıdır. Ancak uygulama süresindeki kısalık, ağır iskele gereksinimi olmaması ve boya-kaplama gibi ikincil tamirat maliyetlerini minimuma indirmesi, karbon fiber uygulamasını dolaylı yoldan oldukça ekonomik hale getirir. Mühendislik optimizasyonu yapılarak hesaplanmış bir FRP uygulaması, toplam proje süresini yarı yarıya indirdiği için yatırım getirisinde ezici bir üstünlüğe sahiptir.

Kiriş Güçlendirme Maliyetini Etkileyen Gizli Faktörler

Projelerde hesaplanan temel birim fiyatlara ilaveten, sahada karşılaşılan teknik engeller doğrudan bütçeye yansır.

Kat Yüksekliği ve İskele Kurulumu Etkisi

Sanayi tesisleri, antrepolar veya asma tavanlı yüksek ticari binalarda kirişlerin alt kotları standart 3 metreden çok daha yukarıda olabilir. Bu gibi durumlarda özel iskele sistemlerinin kurulması, sepetli platform veya daha farklı erişim teknolojileri kullanılması operasyon masraflarını ciddi oranda artırır. İş güvenliği maliyeti de bu yükseklik faktörüyle doğrudan orantılıdır.

Epoksi Enjeksiyon Gereksinimi ve Birim Fiyatlar

Mevcut kiristeki görünür çatlak genişlikleri, güçlendirme öncesi temel zeminin hazır hale getirilmesini dikte eder. 0.3 mm ve üzeri çatlakların dışarıdan macunlanıp içine düşük viskoziteli sıvı epoksi basılması (epoksi enjeksiyonu) beton bütünlüğünü sağlar. Çatlak metrajı öngörülebilirliğin dışında ve oldukça derinse, tüketilen yüksek nitelikli kimyasal sarfiyatı artarak toplam güçlendirme maliyetini doğrudan etkiler.
